Клапаны SMC с различными типами управления, клапаны специальные и промышленные фильтры

Клапаны SMC, управляемые с использованием внешнего пилотного воздуха. Клапаны на давление до 5 МПа

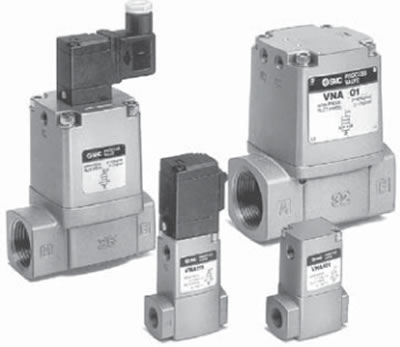

Клапан 2/2 VNA для пневматических и пневмогидравлических систем

Клапан SMC 2/2 VNA для пневматических и пневмогидравлических систем


Особенности

  • Управление с использованием внешнего пилотного воздуха (исполнения с пневматическим и электрическим управлением)
  • Уравновешены силы давления на клапан (P-компенсация)
  • Применим для различной текучей среды: газы, жидкости
  • Надёжная работа при любом направлении течения рабочей среды

Клапан 2/2 VNB для пневматических и пневмогидравлических систем

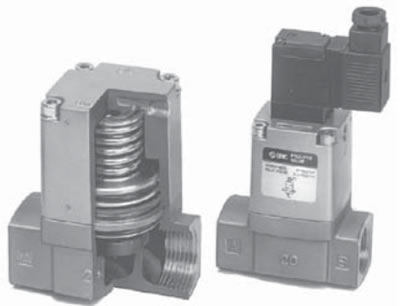

Клапан SMC 2/2 VNB для управления потоками различной среды


Особенности

  • Применим для различной текучей среды
  • Большой выбор вариантов исполнения под различные условия работы
  • Управление с использованием внешнего пилотного воздуха (исполнения с пневматическим и электрическим управлением)

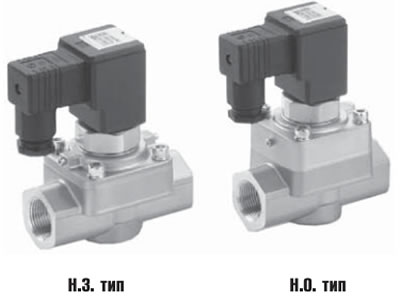

Клапаны 2/2 VCH41/42 высокого давления с электропневматическим управлением

Клапаны SMC 2/2 VCH41/42 высокого давления с электропневматическим управлением


Особенности

  • Максимальное рабочее давление 5,0 МПа
  • Низкая потребляемая мощность, 5 Вт постоянного тока
  • Степень защиты IP65. Ресурс 10 млн. циклов
  • Разброс времени срабатывания менее ±2 мс

Клапан 2/2 VNC для смазочно-охлаждающей жидкости

Клапан SMC 2/2 VNC для смазочно-охлаждающей жидкости


Особенности

  • Применяется в системах подачи масла и смазочно-охлаждающей жидкости в различном технологическом оборудовании
  • Специальное уплотнение защищает от попадания металлической стружки при использовании на металлообрабатывающем оборудовании
  • Рабочее давление: 0,5 МПа - 1 МПа
  • Высокая пропускная способность
  • Защита от гидравлического удара

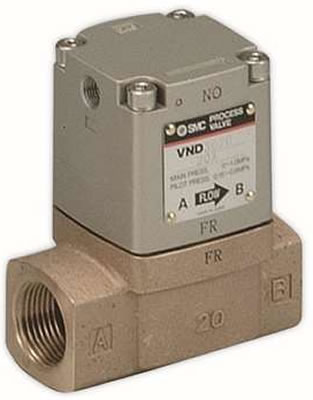

Клапан 2/2 VND для работы с высокотемпературными жидкостями и паром

Клапан SMC 2/2 VND для для работы с высокотемпературными жидкостями и паром


Особенности

  • Можно установить индикатор срабатывания
  • Варианты исполнения: Н.О. и Н.З.
  • Материал уплотнения: тефлон
  • Высокая пропускная способность

Клапаны 3/2 VCH410 высокого давления с электропневматическим управлением

Клапаны SMC 3/2 VCH410 высокого давления с электропневматическим управлением


Особенности

  • Максимальное рабочее давление 5,0 МПа
  • Низкая потребляемая мощность, 5 Вт постоянного тока
  • Степень защиты IP65
  • Ресурс 10 млн. циклов
  • Разброс времени срабатывания менее ±2 мс

Клапан 2/2 VNH высокого давления для смазочно-охлаждающей жидкости

Клапан SMC 2/2 VNH высокого давления для смазочно-охлаждающей жидкости


Особенности

  • Управляет потоком жидкости под давлением до 7 МПа, например, при глубоком сверлении или высокоскоростной шлифовке
  • Давление охлаждающей жидкости: 3,5 МПа и 7 МПа
  • Двух- или трёхлинейное исполнение
  • Ручное дублирование управления
  • Уплотнения NBR и FKM
  • Применяется в системах с охлаждающей жидкостью на основе воды и масла

Клапаны 2/2 SGH высокого давления для смазочно-охлаждающей жидкости

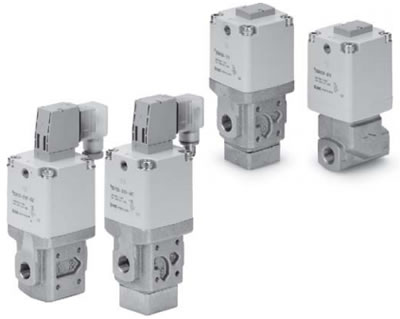

Клапаны SMC 2/2 SGH высокого давления для смазочно-охлаждающей жидкости


Особенности

  • Управляет потоком жидкости под давлением до 7 МПа, например, при глубоком сверлении или высокоскоростной шлифовке
  • Исполнения 3/2, 2/2, 3/2 для работы на двух давлениях
  • Давление охлаждающей жидкости: 3,5 МПа и 7 МПа
  • Ресурс 3 млн. циклов. Потребляемая мощность 0,35 Вт, 24 В постоянного тока
  • Сила гидроудара на 20 % ниже по сравнению с клапаном VNH
  • По сравнению с клапаном VNH расход увеличен на 10 % для двухлинейного и на 100 % для трёхлинейного исполнения
  • Встроенный фильтр в линии пилотного выпуска
  • Уплотнения NBR и FKM

Клапаны SMC с электроуправлением. Специальные клапаны с прямым электромагнитным управлением

Клапаны SMC 2/2 серии VX2 с прямым управлением, для различной среды

Клапаны SMC 2/2 серии VX2 с прямым управлением для различной среды


Особенности

  • Можно применять для различной среды благодаря подбору соответствующих материалов корпуса (латунь, нержавеющая сталь) и уплотнений (NBR, EPDM, FPM и PTFE)
  • По сравнению с базовой моделью на 20 % увеличен расход, а также снижены энергопотребление, уровень шума, габариты и масса
  • Степень защиты IP65
  • Встроенный двухполупериодный выпрямитель
  • Простота разборки и сборки
  • Типы: нормально закрытый (Н.З.) и нормально открытый (Н.О.)
  • Монтаж: автономный или стыковой на многоместной плите
  • Якорь и сердечник сделаны из специальных магнитных материалов с повышенной коррозионной стойкостью

Клапаны SMC 2/2 серии VXD диафрагменного типа, для различной среды

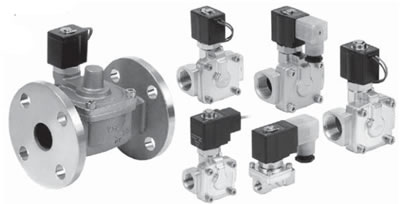

Клапаны SMC 2/2 серии VXD диафрагменного типа, для различной среды


Особенности

  • Можно применять для различной среды благодаря подбору соответствующих материалов корпуса (латунь, нержавеющая сталь) и уплотнений (нитрильный каучук, фтористый каучук, этилен-пропиленовый каучук)
  • Пилотный тип управления обеспечивает увеличенный расход при давлении до 1,5 МПа
  • Низкое энергопотребление
  • Простота разборки и сборки

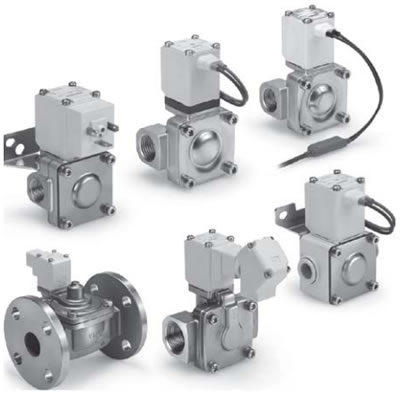

Клапаны SMC 2/2 серии VXD2 диафрагменного типа, для различной среды

Клапаны SMC 2/2 серии VXD2 диафрагменного типа, для различной среды


Особенности

  • Применяются для работы с горячей водой (до 99 °С), маслом, горячим маслом (до 100 °С)
  • Пилотный тип управления обеспечивает большой расход
  • Низкое энергопотребление, длительный срок службы, высокая надёжность
  • В отличие от базовой серии уменьшены габариты и масса, снижены уровень шума за счёт резиновых демпферов, сокращено количество типоразмеров, изменены посадочные размеры, уменьшено дребезжание, увеличен срок службы
  • Степень защиты IP65
  • Класс огнестойкости UL94V-0

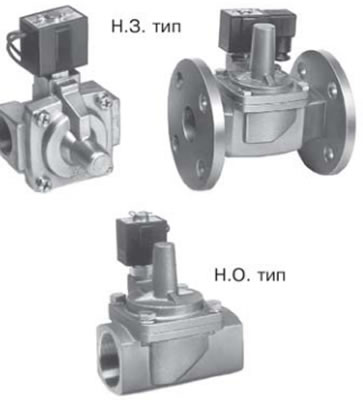

Клапаны SMC 2/2 серии VXP тарельчатого типа, для различной среды

Клапаны SMC 2/2 серии VXP тарельчатого типа, для различной среды


Особенности

  • Можно применять для различной среды благодаря подбору соответствующих материалов корпуса (бронза, латунь, нержавеющая сталь) и уплотнений (нитрильный каучук, фтористый каучук, этилен-пропиленовый каучук)
  • Резьбовое соединение 2"
  • Простота разборки и сборки

Клапаны SMC 2/2 серии VXZ для работы при нулевом перепаде давления, для воды, воздуха, масла, газа и вакуума

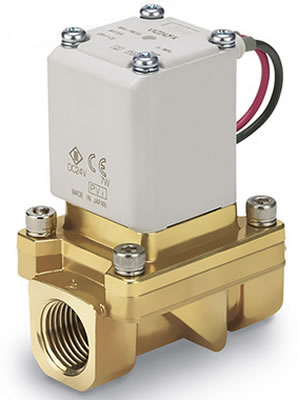

Клапаны SMC 2/2 серии VXZ для работы при нулевом перепаде давления, для воды, воздуха, масла, газа и вакуума


Особенности

  • Способны работать при нулевом напоре. Минимальный рабочий перепад давления 0 МПа
  • Масса снижена на 27 %, а высота - на 4 %
  • Степень защиты IP65
  • Материалы корпуса: алюминий, пластмасса, латунь С37, нержавеющая сталь
  • Материалы уплатнений: NBR, FKM, EPDM

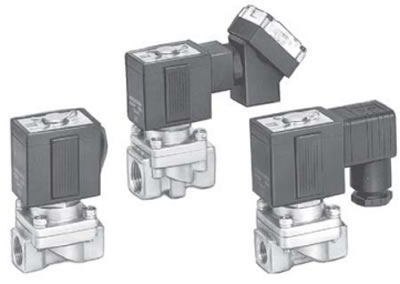

Клапаны SMC 2/2 серии VXH для работы при высоком давлении, для воздуха, воды и масла

Клапаны SMC 2/2 серии VXH для работы при высоком давлении, для воздуха, воды и масла


Особенности

  • Для воздуха, воды и масла
  • Масса снижена на 27 %, а высота - на 4 %
  • Максимальное рабочее давление 2,0 МПа

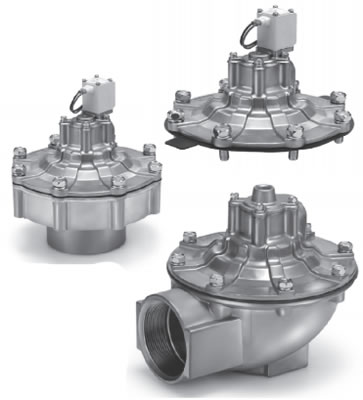

Клапаны SMC 2/2 серии VXF2 для очистки рукавных фильтров

Клапаны SMC 2/2 серии VXF2 для очистки рукавных фильтров


Особенности

  • Служат для очистки рукавных фильтров путём встряхивания под ударным воздействием высокоскоростной воздушной струёй
  • Высокая пропускная способность (диаметр проходного сечения от 22 мм до 100 мм)
  • Цилиндрическая резьба в стандартном исполнении
  • Степень защиты IP65
  • Исполнение для монтажа на коллекторе
  • Экологичные материалы
  • Исполнения с электрическим и пневматическим управлением

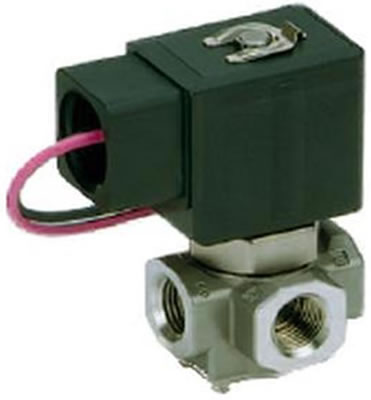

Клапаны SMC 3/2 VX31/32/33 с прямым управлением для различной среды

Клапаны SMC 3/2 серии VX31/32/33 с прямым управлением для различной среды


Особенности

  • Можно применять для различной среды благодаря подбору соответствующих материалов корпуса (латунь, нержавеющая сталь) и уплотнений (нитрильный каучук, фтористый каучук, этилен-пропиленовый каучук и др.)
  • Степень защиты IP65
  • Класс огнестойкости UL94V-0
  • Встроенный двухполупериодный выпрямитель
  • Монтаж: автономный или блочный на многоместной плите
  • Исполнение для работы с вакуумными присосками
  • Простота разборки и сборки

Клапаны SMC 2/2 серии VXR, плавного закрытия

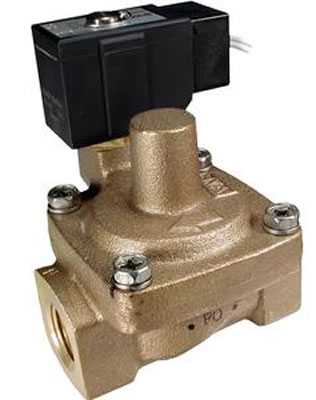

Клапаны SMC 2/2 серии VXR, плавного закрытия


Особенности

  • Клапан 2/2 с пилотным управлением с увеличенным временем перекрытия, не вызывающий гидравлического удара
  • Плавное закрытие запорного органа уменьшает скачуи давления до безопасного для трубопровода уровня
  • Исполнения Н.З. и Н.О.
  • Исполнения с брызгозащитой - по запросу
  • Простота разборки и сборки

Клапаны SMC для агрессивной и особо чистой среды. Клапаны для краски

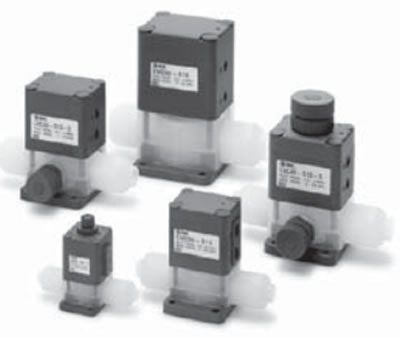

Клапаны SMC 2/2 серии LVA, для агрессивной и особо чистой среды

Клапаны SMC 2/2 серии LVA, для агрессивной и особо чистыой среды


Особенности

  • Высокая коррозионная стойкость
  • Минимальные застойные зоны
  • Различные исполнения: с регулированием расхода, с байпасом, с индикатором срабатывания, с подсосом
  • Диаграфрагменная конструкция исключает попадание пилотного воздуха в рабочую среду при открытии и закрытии клапана
  • Исполнения Н.З. и Н.О., а в некоторых моделях - двойного действия
  • Применяются при температуре рабочей среды до 100 °С

Клапаны SMC 2/2 серии LVC, для агрессивной и особо чистой среды

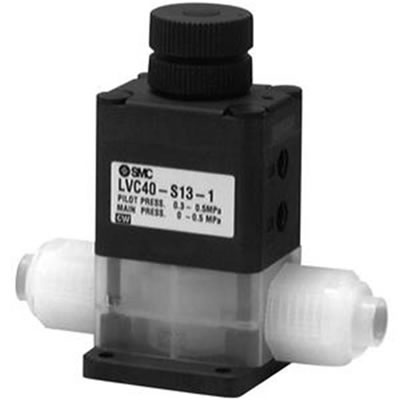

Клапаны SMC 2/2 серии LVC, для агрессивной и особо чистыой среды


Особенности

  • Работают с различной средой
  • Исполнения с регулированием расхода, с байпасом, с индикатором срабатывания, с подсосом
  • Исполнения Н.З. и Н.О., а в некоторых моделях - двойного действия
  • Специальные фитинги серии LQ2 для подсоединения трубок из химически стойкого материала
  • Исполнение для монтажа на многосекционной плите

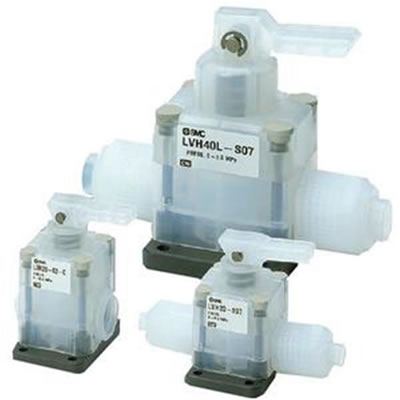

Клапаны SMC 2/2 серии LVH, для агрессивной и особо чистой среды

Клапаны SMC 2/2 серии LVH, для агрессивной и особо чистыой среды


Особенности

  • Работают с различной средой
  • Исполнения с резьбовым соединением
  • Специальные фитинги серии LQ2 для подсоединения трубок из химически стойкого материала
  • Исполнение для монтажа на многосекционной плите

Клапаны SMC 2/2 и 3/2 серии LVM с прямым управлением, для агрессивной и особо чистой среды

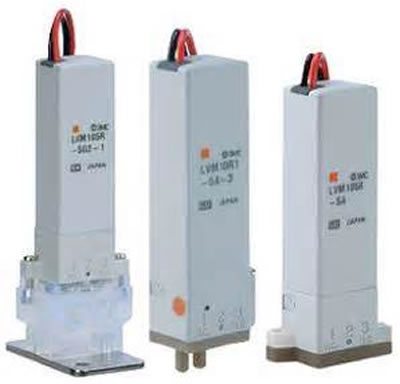

Клапаны SMC 2/2 и 3/2 серии LVM с прямым управлением, для агрессивной и особо чистой среды


Особенности

  • Работают с различной средой
  • Ресурс 10 млн. циклов
  • Минимальные застойные зоны
  • Многообразие исполнений: с резьбовым подсоединением, со штуцерами, с установкой на плиту
  • Можно использовать для среды с температурой до 50 °С

Клапаны SMC 2/2 и 3/2 серии SCV для краски на растворителе

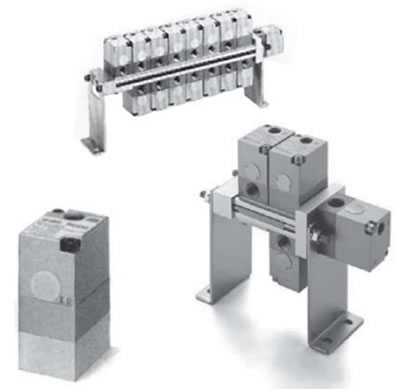

Клапаны SMC 2/2 и 3/2 серии SCV для краски на растворителе


Особенности

  • Уплотнение «металл по металлу»
  • Мембрана из тефлона
  • Высокая герметичность
  • Высокая надежность
  • Максимальное количество меняющихся цветов – 15
  • Высокая эффективность мойки (минимальный расход растворителя)
  • Клапаны для мойки и окраски объединены на одной монтажной плите
  • Длительный срок службы

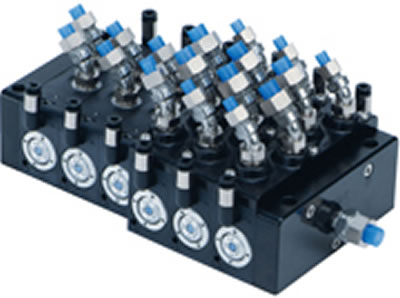

Клапаны SMC 2/2 и 3/2 серии VCC для краски на воде или растворителе

Клапаны SMC 2/2 и 3/2 серии VCC для краски на воде или растворителе


Особенности

  • Используется для смены красок на водной основе или на растворителе в покрасочных роботах-манипуляторах. Используется для изменения цвета краски, очистки и продувки окрасочных пистолетов
  • В обдном блоке клапаны 2/2 и 3/2
  • Быстрая замена клапана без демонтажа трубопровода
  • Минимальные застойные зоны
  • Длительный срок службы: для краски от 2 до 5 млн. циклов, для промывки растворителем и продувки воздухом - до 10 млн. циклов
  • Автономный или кассетный монтаж

Промышленные фильтры SMC для жидкостей

Промышленные фильтры FN1/FN4

Промышленные фильтры SMC FN1/FN4


Особенности

  • Предназначены очистки жидкостей от твёрдых частиц
  • Не нуждается в замене фильтрующего элемента
  • Минимальное техобслуживание
  • Два типа фильтрующих элементов (цилиндрический и ступенчатый), выбираемых в зависимости от характера загрязнений
  • Исполнения с тонкостью фильтрации 5 мкм и 20 мкм
  • Исполнения с максимальным расходом 40, 80 и 250 л/мин

Промышленные фильтры FQ1

Промышленные фильтры SMC FQ1


Особенности

  • Предназначены очистки жидкостей от твёрдых частиц
  • Замена фильтрующего элемента производится менее чем за 60 с, а замена с удалением жидкости - менее чем за 2 мин
  • Широкий набор фильтрующих элементов и вариантов исполнения фильтра

Универсальные фильтры серии FG

Универсальные фильтры SMC серии FG


Особенности

  • Применяются для жидкой и газообразной среды
  • Многообразие типов фильтрующих элементов: бумажные, волокнистые (вискоза, хлопок, полипропилен, стекловолокно), спеченные из металлического порошка (бронза, нержавеющая сталь), микросетчатые и пр.
  • Цилиндрические сборные, а также рукавные фильтрующие элемены
  • Широкий выбор материалов корпуса и уплотнений
  • Большой выбор типоразмеров
  • Тонкость фильтрации от 0,5 мкм до 120 мкм
  • Длительный срок службы

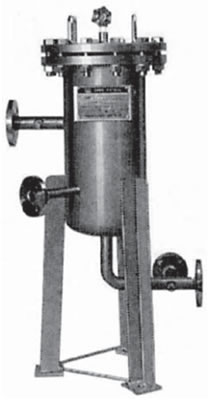

Промышленный фильтр FGA

Промышленные фильтры SMC FGA


Особенности

  • В зависимости от требований фильтрации можно устанавливать различные типы фильтрующих элементов
  • Конструкция вертикального типа с направлением фильтрации сверху вниз
  • Простота замены фильтрующих элементов
  • Число фильтрующих элементов от 4 до 83

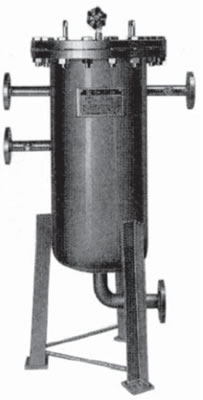

Промышленные фильтры серии FGB

Промышленные фильтры SMC серии FGB


Особенности

  • В зависимости от требований фильтрации можно устанавливать различные типы фильтрующих элементов
  • Подвесной тип монтажа фильтрующих элементов с направлением фильтрации сверху вниз
  • Число фильтрующих элементов от 4 до 83

Промышленный фильтр FGC для работы под высоким давлением

Промышленные фильтры SMC FGC для работы под высоким давлением


Особенности

  • Исполнения для высокого давления: на 1 МПа, 2 МПа и 4 МПа
  • В зависимости от требований фильтрации можно устанавливать различные типы фильтрующих элементов
  • Конструкция вертикального типа обеспечивает минимум потерь фильтрата
  • Простота техобслуживания
  • Простота замены фильтрующих элементов
