Быстроразъёмные фитинги SMC

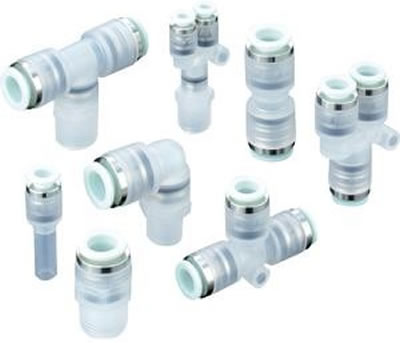

Быстроразъемные фитинги SMC серии KP для чистой среды
Особенности
- Не содержат смазки
- Неметаллические поверхности, контактирующие с жидкостями
- Очистка компонентов, сборка и двойная упаковка выполнены в особо чистом помещении
- Можно использовать для вакуума (-100 МПа)

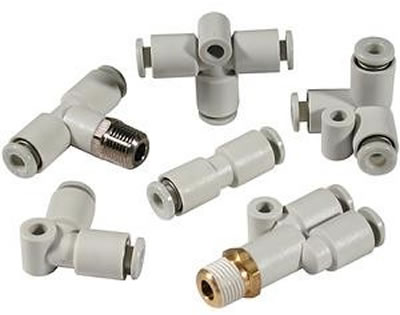

Быстроразъемные фитинги SMC серии KQ2
Особенности
- Для метрических труб. Резьбы: M, R, Rc, G
- Применение нейлоновых и уретановых трубок. Высокое удерживающее усилие
- Уменьшенное усилие высвобождения. Ослабляет цангу при удалении трубки, чтобы избежать повреждения трубки цангой
- Используется в широком диапазоне давлений: от низкого вакуума до 1 МПа
- Эффективное использование в ограниченном пространстве. Вращается относительно корпуса

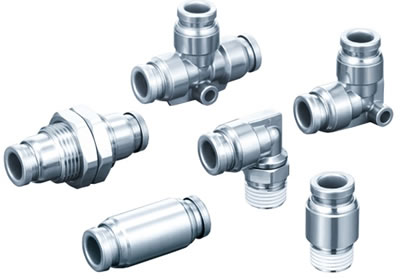

Быстроразъемные металлические фитинги SMC серии KQB2
Особенности
- Лёгкие и компактные
- Уплотнение FKM
- Максимальная рабочая температура 150 °С
- Корпус и златуни (прямые фитинги) или из нержавеющей стали SUS316 (угловые фитинги)
- Никелевое покрытие латунных деталей
- Нажимная втулка из нержавеющей стали SUS304

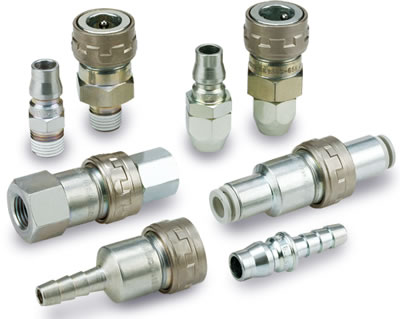

Самозапирающееся фитинги SMC серии KK130
Особенности
- Конструкция клапана и уплотнений обеспечивает низкий уровень потерь давления (по сравнению с КК13, пропускная способность повышена на 22%)
- Легкое подключение штуцера к ответной части
- Усилие, требуемое для присоединения, снижено с 90 Н до 70 Н (при 0,5 МПа)
- Высокая прочность
- Основные детали выполнены из стали
- Термообработка штуцера и фиксирующего кольца для повышения износоустойчивости
- Подвод воздуха возможен с обеих сторон
- Быстроразъемное соединение в стандартном исполнении
- Ручная блокировка запорного механизма (по запросу)
- Малые габариты и масса
Резьбовые фитинги SMC. Переходники и заглушки

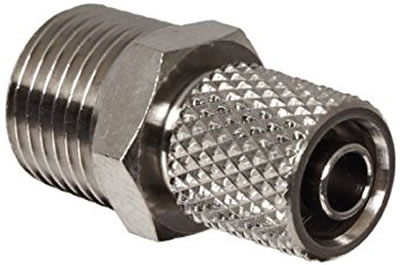

Миниатюрные резьбовые фитинги SMC серии M
Особенности
- Миниатюрные размеры
- Соединительная накидная гайка обеспечивает простой монтаж и демонтаж при высоком удерживающем усилии трубки
- Большая программа поставок SMC, включающая применение нейлоновых и полиуретановых трубок

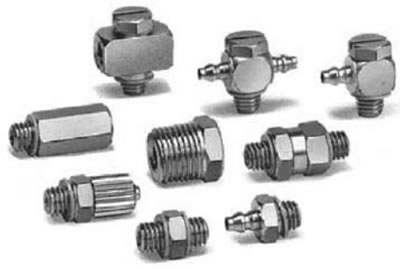

Миниатюрные резьбовые фитинги SMC серии MS из нержавеющей стали
Особенности
- Модели с прямым резьбовым соединением со штуцером
- Модели с резьбовым соединением со штуцером, поворот на 360°
- Модели с накидной гайкой
- Угловые модели, тройники, в т.ч. поворотные на 360°
- Переходники, удлинители, заглушки, ниппели

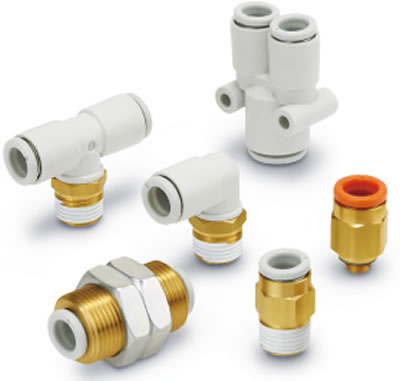

Универсальные резьбовые фитинги SMC UNI серии KQ2
Особенности
- Для метрических трубок. Резьбы: Rc, G, NPT, NPTF
- Применение нейлоновых и уретановых трубок. Высокое удерживающее усилие
- Уменьшенное усилие высвобождения. Ослабляет цангу при удалении трубки, чтобы избежать повреждения трубки цангой
- Используются в широком диапазоне давлений: от низкого вакуума до 1 МПа. Профиль уплотнения обеспечивает высокую герметичность в сочетании с низким сопротивлением при вводе трубки
- Универсальная резьба Uni

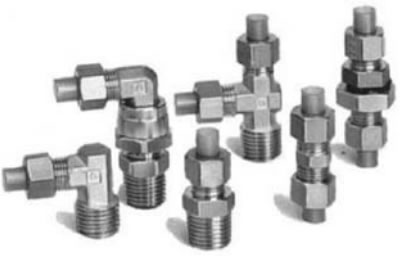

Резьбовые фитинги SMC серии KF с накидной гайкой
Особенности
- Применяются для трубок из нейлона, мягкого нейлона и полиуретани
- Высокое удерживающее усилие
- Надёжное герметичное соединение при небольшом моменте затяжки

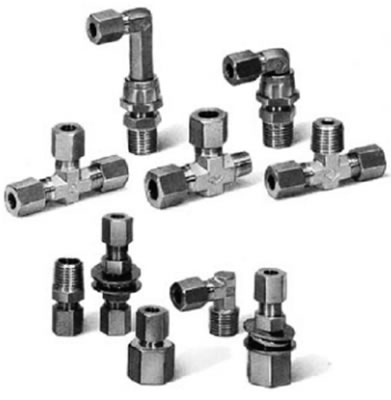

Резьбовые фитинги SMC серий H, DL, L, LL с накидной гайкой
Особенности
- Развальцованная втулка, обеспечивающая самоцентрирование трубки
- Упрочненный край втулки, устойчивый к нагрузкам при затягивании гайки
- Минимальное гидравлическое сопротивление за счет сохранения проходного сечения в соединении
- Разнообразие типов и размеров

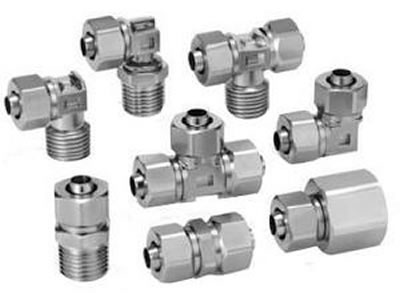

Резьбовые фитинги SMC серии KFG2 с накидной гайкой
Особенности
- Легкие, малогабаритные
- Не содержат смазки. Резьба без уплотнения
- Материал: нержавеющая сталь SUS316
- Можно использовать для работы с паром
- Диапазон рабочих температур: от –65 ºС до 260 ºС

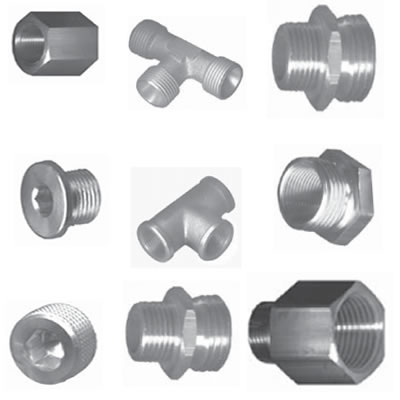

Резьбовые переходники и заглушки
Особенности
- Муфты серия MU
- Переходники серии DN, с наружной резьбой
- Заглушки с внутренним шестигранником, серии VS и VSK
- Тройники с наружной резьбой, серии TSA и TSI
- Переходники с наружной и внутренней резьбой уменьшенного диаметра, серия RN
- Переходники с наружной и внутренней резьбой увеличенного диаметра, серия RS
Тройники, штуцеры, коллекторы
Особенности
- Предназначены для использования в пневматических и гидравлических системах
- Присоединение: M5, от R1/8 до R1, от G1/8 до G1
- Высокая устойчивость к внешним воздействиям
- Никелированная поверхность для защиты от коррозии
Химически стойкие фитинги SMC серий LQ1, Е112, Е1З
Особенности
- Материал - РFА высокой степени очистки
- Возможность изменения диаметра присоединяемой трубки без замены штуцера
- Возможность использования в условиях повышенных требований к чистоте
- Использование гайки с механизмом блокировки и трапецеидальной резьбой обеспечивает надежное уплотнение даже при циклическом воздействии температуры, которая может достигать 200 °С
- Конструкция гайки препятствует гофрированию и деформации трубки
- Высокая коррозионная стойкость
Трубки SMC

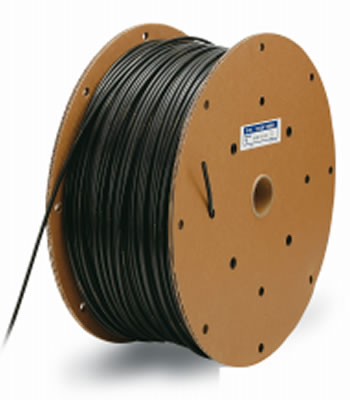

Трубки нейлоновые T/TIA
Особенности
- Общего назначения
- Шесть различных цветов трубок позволяют упростить монтаж сложных пневматических схем
- Диапазон рабочих температур от -40 °С до +100 °С
- Рабочее давление до 3,3 МПа (для типоразмера Т0425 при температуре до 20 °С)
- Среда: сжатый воздух, вода
Трубки SMC TS/TISA из мягкого нейлона
Особенности
- Общего назначения
- Можно изгибать по малому радиусу
Трубки полиуретановые TU/TIUB
Особенности
- Общего назначения
- Семь различных цветов
- Можно изгибать по малому радиусу
Трубки полиуретановые витые TCU
Особенности
- Гибкость обеспечивает компактный монтаж
- Возможно использование многоканальных трубок
Полиуретановые многоканальные трубки TFU
Особенности
- Рулон 20 м
- Сдвоенные трубки
- Трубка 3+8 каналов - по запросу
Трубки TRS из самозатухающего нейлона
Особенности
- Стандарт V-O UL-94
- Для воды и сжатого воздуха
