Устройства удалённого ввода-вывода

Модули удалённого ввода-вывода Hitachi EH-RIO2

Об устройства удаленного ввода-вывода производства Hitachi

Hitachi выпускает серию устройств удаленного ввода-вывода для повышения функциональной гибкости и экономической эффективности систем управления.

Модули удалённого ввода-вывода серии EH-RIO2

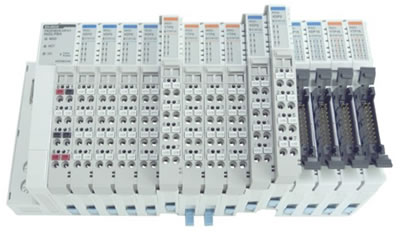

Устройство удаленного ввода-вывода Hitachi серии EH-RIO2

Модули удаленного ввода-вывода серии EH-RIO2 позволяют гибко распределять каналы ввода-вывода в системе управления. С помощью EH-RIO2 пользователь может точно планировать и расширить каналы ввода-вывода и располагать их нужных местах: рядом с датчиками и исполнительными механизмами. Такое приближение окупается: за счет установки каналов ввода-вывода в распределительной коробке прямо на оборудовании или рядом с ним, до минимума сокращается объем проводной разводки и устраняется потребность в дополнительных средствах управления и шкафах. Это решение отвечает требованиям современных производственных процессов модульного типа и особенно выгодно при модернизации централизованных систем автоматизации.

Основные особенности модулей ввода-вывода Hitachi

  • Шинные адаптеры для ProfiNET, EtherCAT, Modubus TCP/RTU, Profibus-DP, DeviceNet
  • Разделение электронного модуля и клеммной колодки для упрощения установки и технического обслуживания
  • Пружинные клеммы подключения проводов
  • Большой выбор модулей ввода-вывода
  • Сверхтонкая конструкция 16 входов-выходов = 12 мм
  • Стандарт DIN-рейку

Номенклатура устройств ввода-вывода

Шинные модули Hitachi

  • RIO2-ECA. EtherCAT Adapter
  • RIO2-DNA. DeviceNet Adapter
  • RIO2-PNA. Profinet Adapter
  • RIO2-PBA. Profibus Adapter
  • RIO2-MBT. Modbus TCP Ethernet Adapter
  • RIO2-MBR. Modbus RTU RS485 Adapter

Специальные функциональные модули

Модули счётчиков

  • RIO-CU24. 1-channel, 2-phase counter module 24V DC, 1500kHz
  • RIO-CU24L. 2-channel, 1-phase counter module 24V DC, 100kHz

Модули ШИМ/импульсного выхода

  • RIO2-PWM2. 2-channel, PWM Output, 0,5A, 24VDC
  • RIO2-P02. 2-channel, Pulse Output, 0,5A, 24VDC

Коммуникационные модули

  • RIO2-RS232. 1-channel, RS232 ASCII Communication module
  • RIO2-RS485. 1-channel, RS485 ASCII Communication module

Модули входа-выхода

Модули входа DC/AC

  • RIO2-XDP4. 24VDC 4-channel sink input module
  • RIO2-XDP8. 24VDC 8-channel sink input module
  • RIO2-XDP16.24VDC 16-channel sink input module, connector type
  • RIO2-XAH4. 230VAC 4 channel Input module

Модули выхода DC

  • RIO2-YTP4. 24VDC 4-channel source output module
  • RIO2-YTP8. 24VDC 8-channel source output module
  • RIO2-YTP16. 24VDC 16-channel source output module, connector type
  • RIO2-YTP4C. 24VDC 4-channel source output module, 2A

Модули релейного выхода

  • RIO2-YR4. 24VDC-coil N.O. DPST 4 channel relay module
  • RIO2-YR8. 24VDC-coil N.O. DPST 8 channel relay module

Модули для полевых источников питания и пр.

  • RIO2-SHD. Shield Module
  • RIO2-0VDC. Common 0V DC
  • RIO2-24VDC. Common 24V DC
  • RIO2-0/24VDC. Common 24V DC, 0V DC
  • RIO2-PSD. Expansion Power supply, Input 24V DC, Output 1,0A/5V
  • RIO2-PS. Field distributor 5V, 24V, 48V DC, 110V, 230V AC

Аналоговые модули

Модули аналогового входа постоянного тока

  • RIO2-AX4I. 4-channel 20 mA current analog input module
  • RIO2-AX8I. 8-channel 20 mA current analog input module
  • RIO2-AX4V. 4-channel 0-10V voltage analog input module
  • RIO2-AX8V. 8-channel 0-10V voltage analog input module
  • RIO2-AX4H. 4-channel -10~+10V voltage analog input module

Модули входа сигнала резистивных датчиков температуры

  • RIO2-RTD2. 2-channel RTD input module
  • RIO2-RTD4. 4-channel RTD input module
  • RIO2-RTD8. 8-channel RTD input module

Модули входа сигнала термопары

  • RIO2-TC2. 2-channel isolated thermocouple module
  • RIO2-TC4. 4-channel isolated thermocouple module

Модули аналогового выхода постоянного тока

  • RIO2-AY2I. 2-channel 4-20 mA current analog output module
  • RIO2-AY4I. 4-channel 4-20 mA current analog output module
  • RIO2-AY2V. 2-channel 0-10V voltage analog output module
  • RIO2-AY4V. 4-channel 0-10V voltage analog output module
  • RIO2-AY2H. 2-channel -10~+10V voltage analog output module
