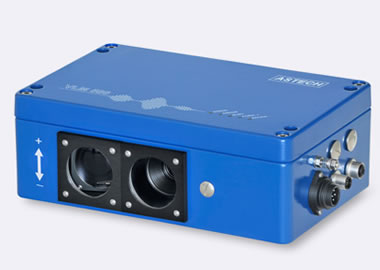

Датчики ASTECH VLM500

Датчики VLM500 бесконтактно определяют длину и скорость

Оптический измерительный прибор VLM500 открывает совершенно новые возможности для процессов контроля качества и промышленной автоматизации. Этот датчик способен очень точно и без износа измерять длину и скорость в таких условиях, где обычные колесные датчики либо технологически непригодны, либо недостаточно точны. Предлагаемый компанией ASTECH измерительный прибор VLM500 в основном совместим с хорошо известной моделью VLM320 и усовершенствован согласно требованиями, предъявляемым к промышленному оборудованию.

Независимо от материала объекта датчик VLM500 бесконтактно измеряет длину и скорость, а его полнофункциональные интерфейсы можно оптимально встроить в системы автоматизации и контроля качества в различных отраслях промышленности.

Функциональные характеристики

Оптический прибор ASTECH VLM500 работает бесконтактно. Датчик на основе ПЗС-матрицы действует по принципу пространственного фильтра. Пространственный фильтр является общим термином для методов оптического измерения скорости и длины движущихся объектов. Пространственный фильтр построен на основе эффекта фильтрации структурно подобных структур (сетка модуляции). В основном, функциональный принцип VLM500 можно описать следующим образом: объект измерений проецируется на ПЗС-датчик, который работает как оптическая сетка (не захватывая изображение). VLM500 оснащен светодиодным источником света для освещения объекта измерения. Благодаря сеточной модуляции, при движении объекта возникает некоторая частота сигнала, пропорциональная скорости движения. Устройство рассчитывает скорость по измеренной частоте сигнала. Несколько схем управления позволяют автоматически отрегулировать прибор ASTECH под большинство различных материалов. VLM500 не предъявляет высоких требований к характеру поверхности объекта измерения: точные измерения обеспечены даже на периодических структурах, а также на произвольных поверхностях металлов, древесины, резины или бумаги.

Преимущества прибора ASTECH VLM500
  • Бесконтактный
  • Диапазон измерения до 50 м/с
  • Погрешность измерения ± 0,025 %
  • Рабочие расстояния: 170 мм, 185 мм или 240 мм
  • Отсутствие проскальзывания
  • Неизнашиваемый
  • Работа не зависит от материала объекта
  • Мощное светодиодное освещение
  • Отсутствие опасных лазерных излучения
  • Надежный и точный
  • Нечувствителен к загрязнениям
  • Экономичный
  • Различные интерфейсы
  • Простота установкаи
  • Простота обслуживания
  • ПО для параметризации
  • 60-месячная гарантия
  • Качественное изделие из Германии

Прочие характеристики

Стандартный комплект поставки

Полноценный и быстро устанавливаемый комплект поставки VLM500 включает:

  • Измерительный прибор VLM500
  • Напечатанную инствукцию по эксплуатации на немецком или английском языке
  • USB-память с документацией на немецком и английском и конфигурационное ПО VLMTool (под Microsoft® Windows)
  • Силовой кабель, интерфейсный кабель
  • Регулировочный инструмент для выверки рабочего расстояния
  • Список параметров и схема разводки

VLM500A ☀ VLM500D ☀ VLM500L

  • Номинальное расстояние и рабочий диапазон (185 ± 7,5) мм ☀ (240 ± 15) мм ☀ (170 ± 7,5)
  • Расширенный рабочий диапазон (185 ± 15) мм ☀ (240 ± 30) мм ☀ (170 ± 10) мм
  • Измерения скорости диапазоне 0,01 ... 25 м/с ☀ 0,008 ... 15 м/с ☀ 0,004 ... 3,0 м/с
  • С расширенной рабочей областью 0,02 ... 50 м/с ☀ 0,016 ... 30 м/с ☀ 0,008 ... 6,0 м/с
  • Со специальным фильтром FB2V 0,006 ... 3,5 м/с ☀ 0,005 ... 3,0 м/с ☀ 0,001 ... 1,5 м/с
  • С расш. рабочим диапазоном A. FB2V 0,012 ... 7,0 м/с ☀ 0,012 ... 5,5 м/с ☀ 0,002 ... 3,0 м/с
  • Максимальное ускорение объекта = K * v2 = Ки 200 м-1 ☀ Ki = 290 м-1 ☀ Ки = 450 м-1
  • Погрешность измерений ± 2) 0,025% при номинальной рабочей дистанции
  • Воспроизводимость: ± 0,025%
  • Диапазон измерения длины: внутренний диапазон измерения до 1000000 км
  • Детектор: ПЗС-датчик, пространственный фильтр
  • Светодиодный источник света
  • Питание 24 В постоянного тока
  • Потребляемая мощность: макс. 25 Вт
  • Температурный диапазон: от 0 °C до 50 °С
  • Класс защиты: IP 65
  • Размер корпуса без разъемов 260 мм х 160 мм х 90 мм
  • Масса: 3,3 кг
  • AC5. Блок подачи охлаждающего воздуха
  • АСМ. Аналоговый дисплей
  • CPC1
  • LEDA. Запасная светолдиодная лампа
  • LJ1c. Линейный выравниватель
  • LJ2c. Линейный выравниватель
  • MPL1. Монтажная пластина, фиксированная
  • PAXICA. Счетчик, дисплей
  • RPL1 - Монтажная пластина с функцией наклона
  • RS232. Кабель для программирования
  • Управление ножницами (линии чистовой обработки, продольной резки, намотки)
  • Управление ножницами (экструдер)
  • Управление ножницами (многодисковые ножницы)
  • Измерение длины (линии бухтовки, линии проверки)
  • Измерение длины (контроль качества)
  • Измерение длины (намоточные линии)
  • Измерение длины (линии отделки, разрезки)
  • Измерение энергии удара (кузнечный молоток)
  • Измерение скорости (подвижной отрезной станок)
  • Измерение скорости (уровень прохождения кожи, степень растяжения, массовый расход)
  • Измерение скорости, измерение длины (линии проверки труб)
  • Измерение скорости, измерение длины (горячие объекты)
